產品介紹
HX-JDT-02B跨孔電磁波透視儀(電磁波CT)產品特點
系統采用最新電子技術，集成程度高，切換頻率時無需更換晶振。
發射機探頭能量大，接收探頭靈敏度高。
工作頻率范圍寬、動態范圍大，一致性好。
支持掃頻工作模式，一次測量可同時采集多個頻率的數據，效率高。
數據、場強曲線、觀測圖等直觀顯示，提供可視化交互界面。
無效數據可現場刪除、撤銷，數據自動存盤。
可提供自動計數滑輪、自動采集數據。
探頭內置鋰電池，一次充電可工作24小時以上。
發射、接收主機一體化設計，觸摸和旋鈕兩種操作方式，操作簡單方便，
采用低功耗ARM主控機，儀器可連續工作12小時以上。
數據分析功能齊全，提供場強分析、交會法分析，視吸收系數CT剖面分析等多種功能。
技術參數
掃頻范圍 | 0.1MHz～32MHz |
掃頻間隔 | 由軟件任意設定 |
同步頻率準確度 | ±0.5ppm |
發射機輸出瞬間功率 | ≥15W（75歐負載） |
接收機測量范圍 | 0.17μV～>56mV（-135dB~-25dB）,其中對數線性范圍95dB |
測量誤差 | <±2dB |
數據采集 | 數據曲線實時顯示,全自動數據采集與存儲 |
溫度范圍 | -20℃～60℃ |
發射機功耗 | 11.1V電池，最大工作電流小于90mA |
接收機功耗 | 11.1V電池，最大工作電流小于100mA |
井下探管密封性能 | ≥10大氣壓，最大下井深度1000m |
尺寸 | 發射機Φ40*830mm，接收機Φ40*900mm |
天 線
分段寬帶地下天線，共四套：1～2MHz；2～5MHz；5～12MHz；12～30MHz。發射機采用偶極天線，接收機采用鞭狀天線。
發射天線長度（米） | 接收天線長度(米) | 覆蓋頻段 (MHz) | |
上天線 | 下天線 | ||
11.6 | 12.8 | 8 | 1~2 |
6.8 | 8 | 8 | 2~5 |
1 | 2.4 | 2.4 | 5~12 |
1 | 1 | 1 | 12~30 |

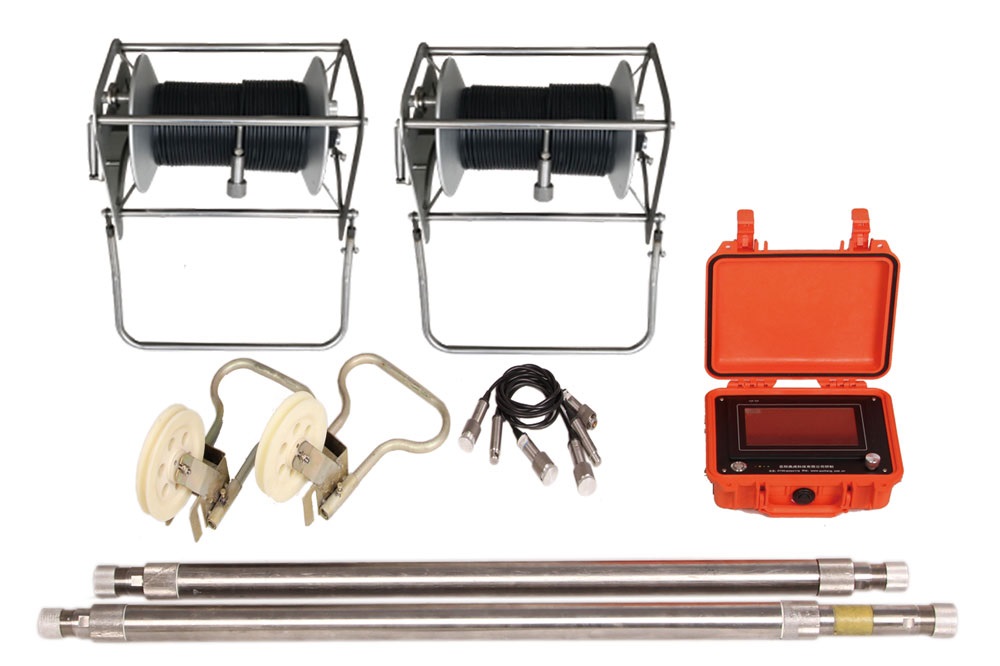

配置清單
序號 | 名 稱 | 數量 | 備注 |
1 | 鉆孔電磁波儀主控機 | 1臺 |
|
2 | 發射探頭 | 1個 |
|
3 | 接收探頭 | 1個 |
|
4 | 短路插頭 | 1個 | 連發射探頭 |
5 | 100米電纜及絞車 | 2套 | 收發各一套 |
6 | 發射上天線 | 3條 | 長度11.6m, 6.8m, 1m |
7 | 發射下天線 | 4條 | 長度12.8m, 8m, 2.4m, 1m |
8 | 接收天線 | 3條 | 長度8m, 2.4m, 1m |
9 | 井口滑輪 | 2套 |
|
10 | 發射探頭充電器 | 1套 |
|
11 | 接收探頭充電器 | 1套 |
|
12 | 主控機充電器 | 2個 |
|
13 | 同步數據線 | 1根 | 連發射探頭上端和主機 |
14 | 數據傳輸線 | 1根 | 連絞車和主機 |
15 | 連接帽 | 2個 | 連尼龍繩 |
16 | 尼龍繩 | 2根 | 2m/根 電纜和天線之間連接 |
17 | 重錘 | 2個 |
|
18 | 配套工具及保護帽 | 1套 |
|
19 | 數據處理軟件 | 1套 |
|
20 | 用戶手冊 | 1份 |
|
21 | 包裝袋 | 1個 | 裝天線及相關配件 |
22 | 探頭箱 | 1個 | 裝探頭 |
23 | 主控機提箱 | 1個 | 裝主控機、充電器 |

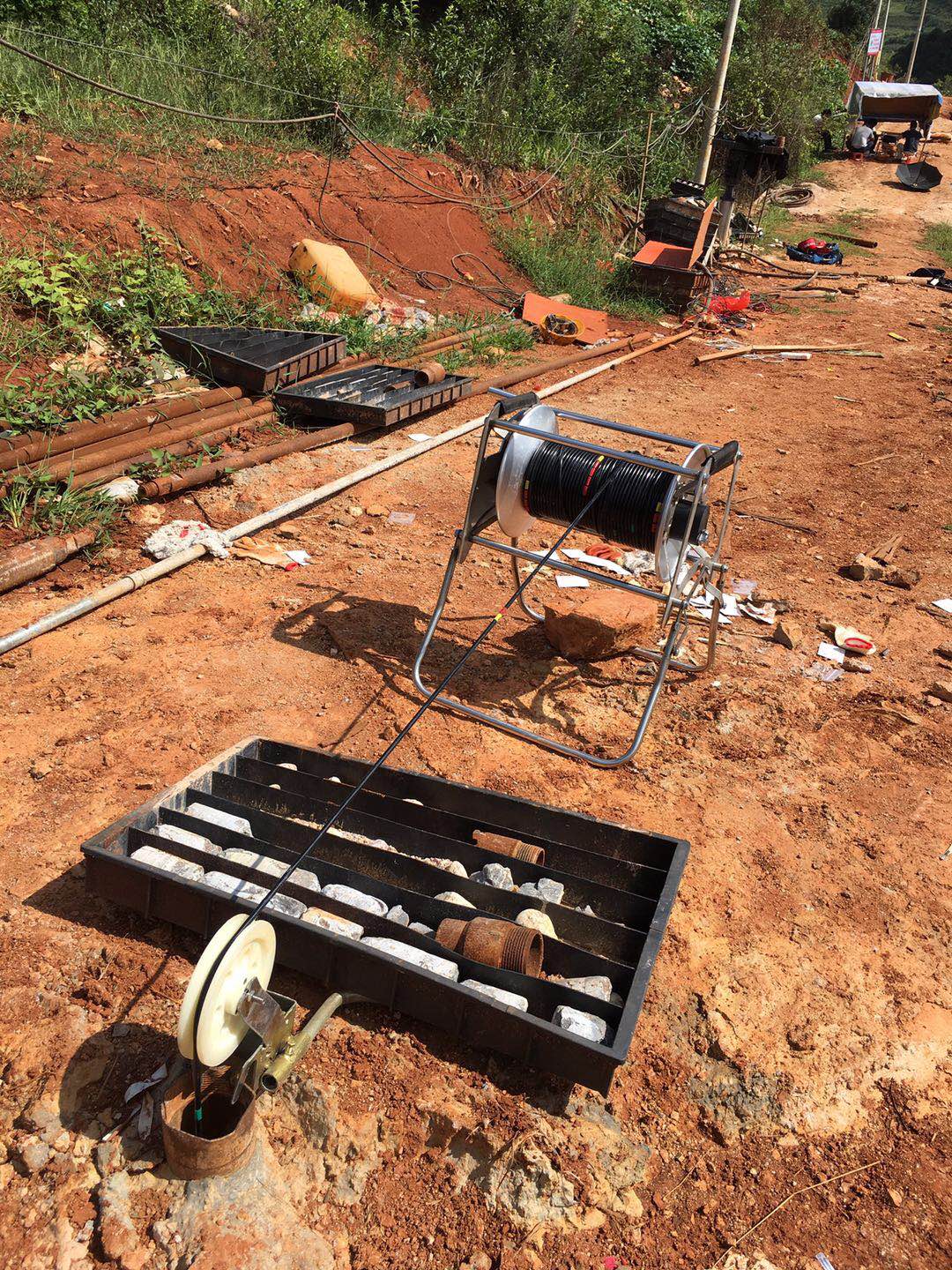

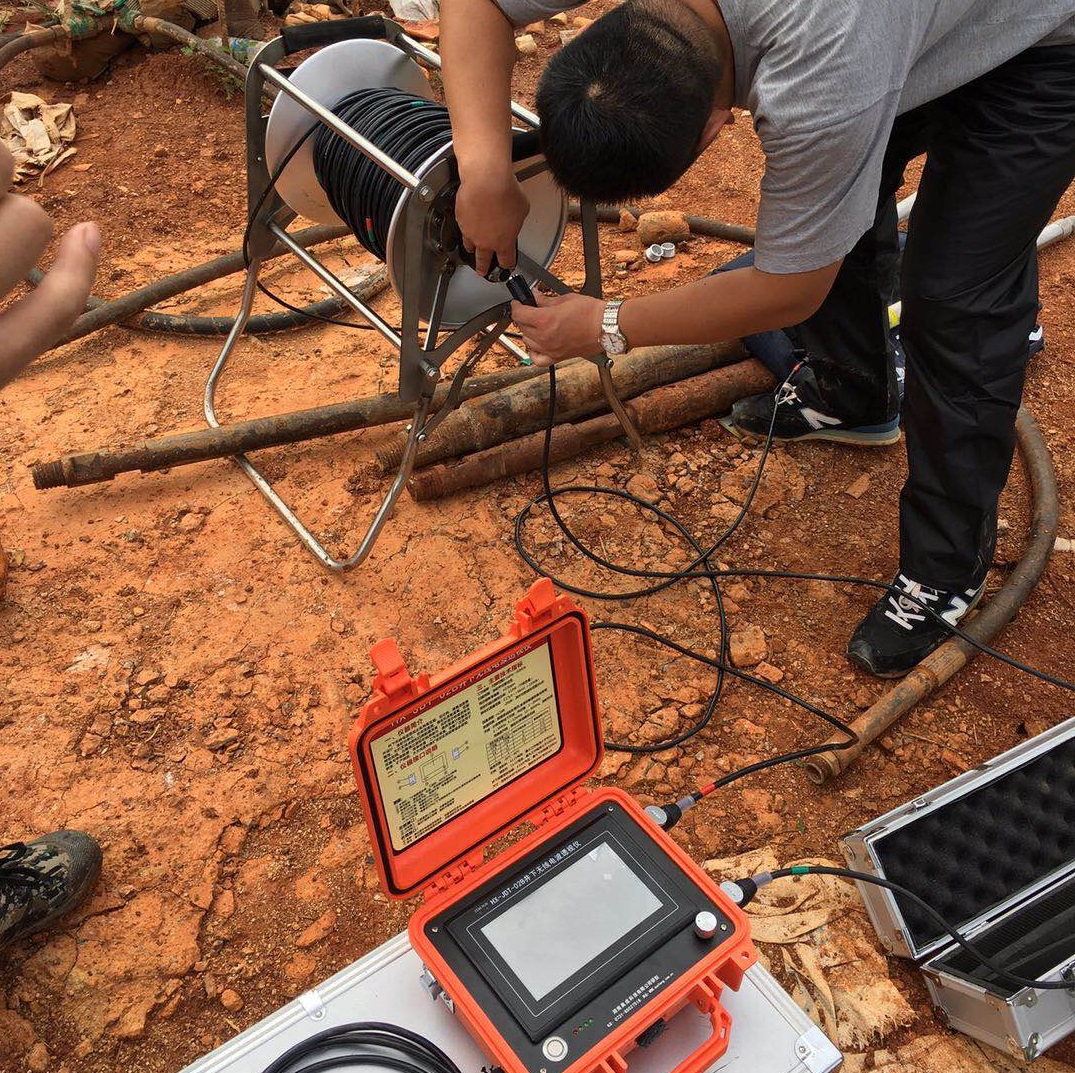

測試現場

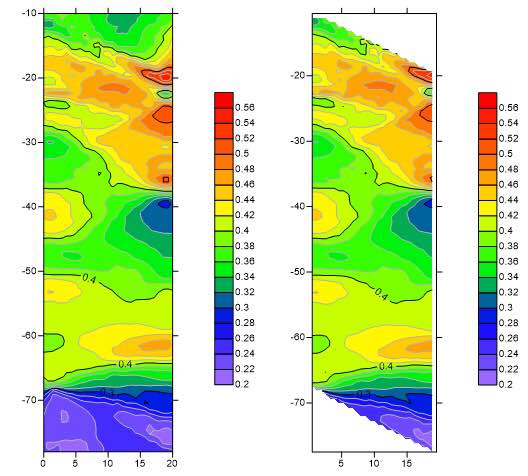

成果圖
