產品介紹
技術特點
1、高信噪比電路設計，輕松得到剪切波信號；
2、12.1寸大屏幕顯示,現場信號觀察清晰；
3、主機觸摸式操作,界面友好,操作簡單；
4、配備杠桿式井中三分量檢波器,貼壁效果好,信號質量高；
5、超長采樣時間,滿足長時間地脈動測試。
符合
《建筑抗震設計規范GB 50011-2010》
《巖土工程勘察規范GB 50021-2001》
《地基動力特性測試規范GB/T 50269-2015》
性能指標
RSM-SW(A) | |
主控形式 | 低功耗嵌入式系統主頻：1GHz 內存：512M |
顯示方式 | 12.1寸真彩液晶顯示屏 |
操作方式 | 觸摸屏操作 |
存儲模式 | 16G電子硬盤 |
操作系統 | Linux |
采樣間隔 | 5 ~ 20000μS |
記錄長度 | 0.5k、1 k、2k、4k、8k五檔可調 |
放大倍數 | 最大100000倍 |
A/D轉換精度 | 多核16位A/D |
通道數 | 外觸發通道1個；采樣通通道3個 |
帶寬 | 0.1Hz ～4000Hz |
觸發方式 | 通道觸發/外觸發 |
供電模式 | 交流電；內置鋰電池≥6h |
工作溫度 | -20～+55℃ |
外形尺寸 | 340×270×70mm |
重量 | 3.2kg |
標準配置
序號 | 名 稱 | 數 量 | 規格型號 |
1 | 波速測試儀 | 1 | RSM-SW(A) |
2 | 尖頭速度計及連接電纜（4芯插頭） | 1 | Pdi-15m |
3 | 杠桿式井中三分量檢波器（含配重塊） | 1 | 直徑50mm，Q235鋼鍍黃鋅殼體 |
4 | 杠桿式井中三分量檢波器電纜（含繞線盤） | 1 | 60米 |
5 | 剪切波（地脈動）三合一連接線 | 1 | SW3.0 |
6 | 扳手 | 1 |
|
7 | 主機繞線盤通訊電纜（6芯插頭） | 1 | 3米 |
8 | 電源充電器 | 1 | 8.4V 5A |
9 | U盤 | 1 |
|
10 | 觸摸筆 | 1 |
|
11 | 黃色拉桿箱 | 1 |
|

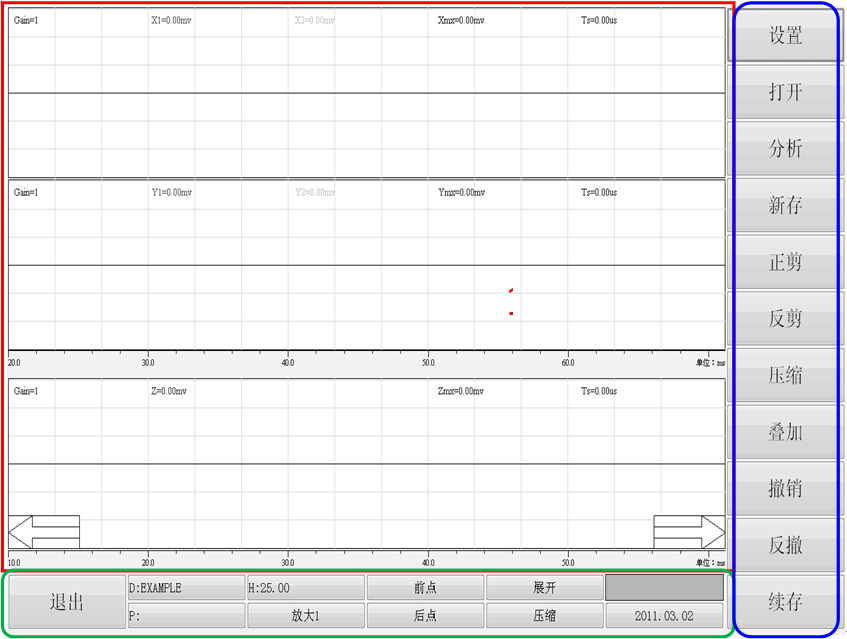

分析軟件界面

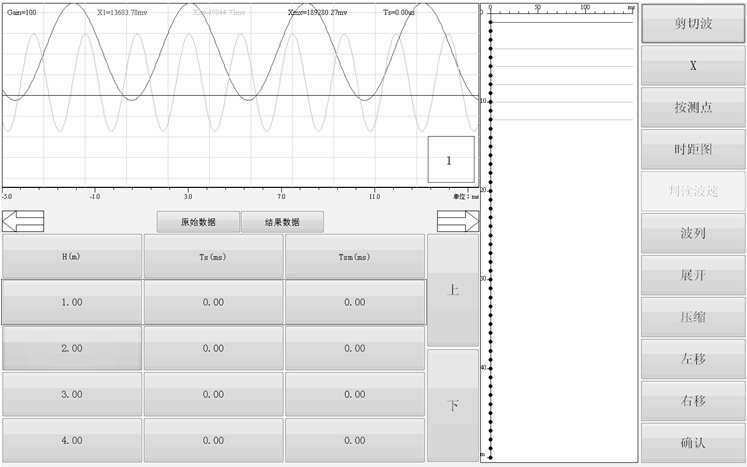

現場采集軟件界面
