產品介紹

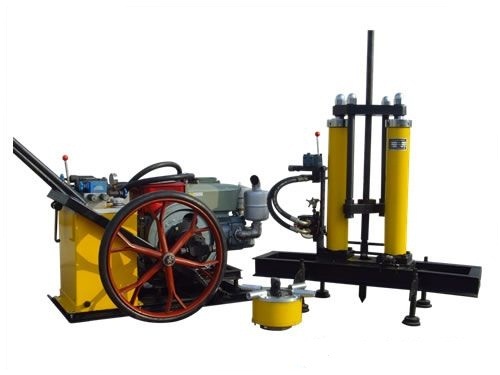

WSY系列靜力觸探機采用液壓傳動技術，將測力靜探探頭勻速自動壓入土中，通過記錄儀表測讀、記錄，確定土的有關力學參數。
WSY系列靜力觸探機采納了國內外同類產品許多優點，設計新穎，輕型結構、體積小、功力大、操作方便、自動化程度高，是土的靜力觸探（CPT）理想設備。它配置附件，可延伸做孔壓靜探（CPTU）、十字板剪切（VCT）、壓入式波速（WVT）及扁鏟側脹（DMT）等原位測試試驗。
主要技術參數
1、結構型式：散裝型、叉形車?yán)\(yùn)
2、反力：地錨反力、液壓下錨器自動下錨，錨徑≥300㎜
3、卡桿形式：插板式
4、油缸：缸徑50-125㎜、活塞桿徑25-60㎜
5. 額定貫入力30-250KN、起拔力40-280KN、貫入速度1.2m/min
6、工作油液：夏季46#液壓油、冬季32#液壓油
7、動力：SR170-1100柴油機
8、探桿：高強度45MnMoBo鋼管
9、探頭：15c㎡雙橋靜探探頭
WSY-20B液壓雙缸靜力觸探機配置清單
序號 | 名 稱 | 規 格 結 構 | 單位 | 數量 | 備 注 |
1 | 貫入車總成 | 油缸、差動機構、機座等 | 臺 | 1 |
|
2 | 動力車總成 | 操縱閥組、油箱、柴油機等 | 臺 | 1 |
|
3 | 手推車 | H101車胎、車架 | 輛 | 1 |
|
4 | 扶手桿 | 無縫鋼管 螺口M27×1.5 | 根 | 6 |
|
5 | 液壓下錨器 | IQJM12油馬達、固環座 | 臺 | 1 |
|
6 | 地錨 | 單葉錨、錨徑≥300 | 件 | 6 |
|
7 | 反力橫梁 | [10組焊 長2m | 件 | 2 |
|
8 | 探桿 | 桿徑φ36、合金鋼 1m長 | 根 | 50 |
|
9 | 探桿插板 | 圓形板 開口30.5 | 件 | 2 |
|
10 | 探桿車架 | 組焊 1200×400（長×寬） | 件 | 1 |
|
11 | 導正瓦 | 對開 內徑φ37 | 付 | 2 |
|

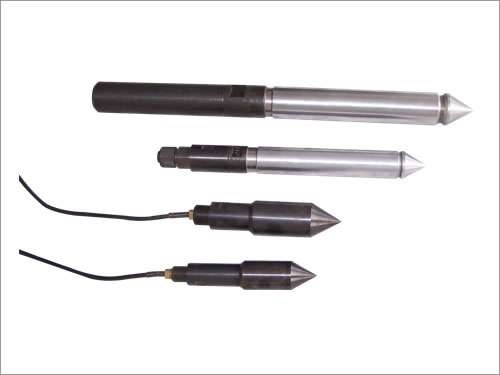

12 | 雙橋探頭 | 雙橋15㎝2 | 只 | 2 |
|
13 | 探頭上接頭 | 接件 36桿螺口 | 只 | 1 |
|
14 | 呆探頭 | 配36桿螺口 | 只 | 1 |
|
15 | 電纜 | 8芯屏蔽線 ≤φ10 | 米 | 80 |
|
16 | 高壓軟管 | Ⅱ16-5000 | 根 | 2 |
|
17 | 回油軟管 | Ⅰ10-5000 | 根 | 1 |
|

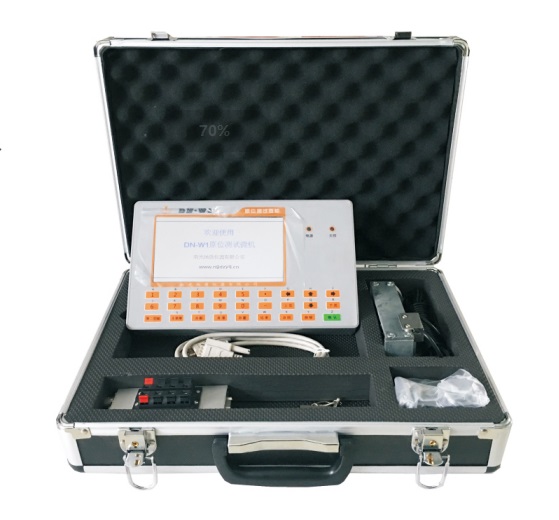

18 | 數據采集儀 | DN-W1 | 臺 | 1 |
|
